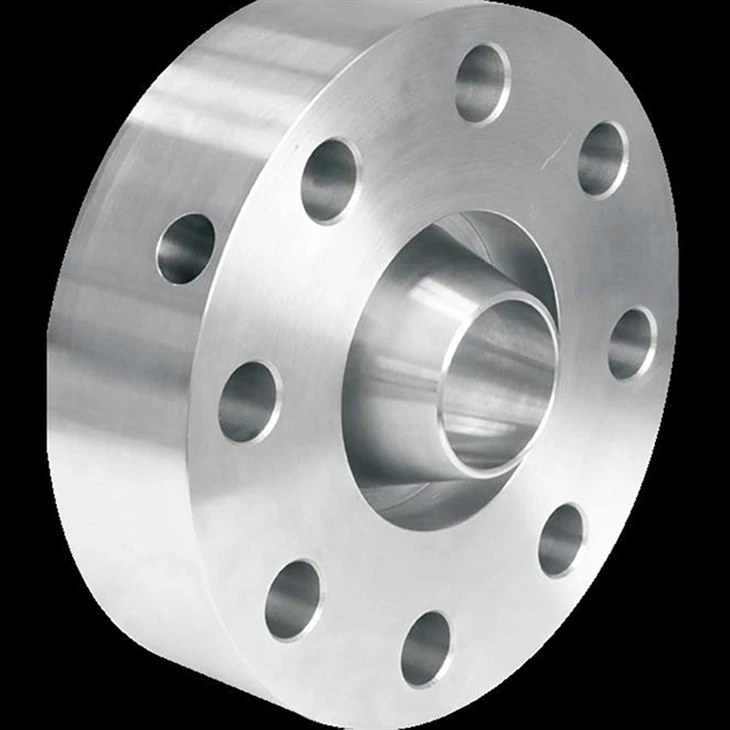

Flangia del collo di saldatura in acciaio al carbonio
Lo stampaggio integrale monopezzo: il collo della flangia e la portata di grandi dimensioni hanno lo stesso diametro e l'estremità del collo transita alla piccola porta di fine (ad es. 12 "× 10").
ABILEZIONE CONICALE: la superficie conica interna liscia ottimizza lo stato di flusso, riducendo la turbolenza e la perdita di pressione.
Saldatura di penetrazione completa: il giunto di saldatura è realizzato mediante saldatura a testa alta con il tubo.
- introduzione al prodotto
** Flangia del collo saldato a diametro ridotto (riducendo la flangia del collo di saldatura)
-La soluzione di connessione definitiva per i sistemi di tubi di riduttore ad alta pressione **
** Design di precisione · Transizione senza soluzione di continuità · Affidabilità definitiva|[Nome della tua azienda] Professional Manufacturing **
Definizione del prodotto e posizionamento tecnico
Le flange a collo di saldatura a diametro ridotto sono un tipo avanzato di flange al collo di saldatura (WN), specificamente progettate per la connessione di tubi ad alta pressione con diametri diversi. Le loro caratteristiche strutturali includono:
Modano integrale monopezzo
Il collo della flangia e la porta di fine grande hanno lo stesso diametro e l'estremità del collo passano alla piccola porta di fine (ad esempio, 12 "× 10").
Assorbimento conico
La superficie conica interna liscia ottimizza lo stato di flusso, riducendo la turbolenza e la perdita di pressione.
Saldatura di penetrazione completa
Il giunto di saldatura è realizzato mediante saldatura a testa alta con il tubo.
- Risolvi il rischio di perdita e l'installazione di ridondanza punti deboli della tradizionale riduttore + combinazione flangia standard
Scenari di applicazione di base
Adatto per sistemi critici che richiedono sigillatura ad alta pressione e trasmissione del diametro variabile.
Energia petrolifera e gas
Attrezzatura Wellhead, pipeline di uscita del compressore, interfaccia del riduttore della torre frazionata
01
Processo chimico
Ingresso e uscita del reattore, collegamento del riduttore della pompa e valvola, tubatura di trasporto di materia a cima della pressione ad alta pressione
02
Progetto di alimentazione elettrica
Modifica del diametro del tubo del vapore principale, interfaccia ad alta pressione del sistema di acqua di alimentazione
03
Ingegneria oceanica
Tubazioni del mazzo FPSO, sezione onshore sottosuolo
04
Attrezzatura speciale
Scambiatori di calore ad alta pressione, reattori di idrogenazione, sistemi di fluidi supercritici
05
Cinque principali vantaggi tecnici
✅ ** 1. Il re della sigillatura ad alta pressione **
- ** ereditando tutti i vantaggi della flangia del collo saldato **:
- Il design a collo lungo disperde lo stress meccanico e aumenta la resistenza alla fatica del 40%.+ **
- Le saldature di penetrazione completa sono soggette all'ispezione RT/UT al 100% per eliminare il rischio di difetti di fusione incompleti.
- Pressione applicabile: ** Classe 150 ~ 2500 ** (ASME B16.5)
- intervallo di temperatura: **- 196 gradi a +800 grado ** (a seconda del materiale)
✅ ** 2. Esperto di ottimizzazione dello stato di flusso **
- ** Zona di transizione conica di precisione **:
✅ ** 3. ** Riduci i punti di connessione del 50%**:
Copertura completa dei materiali
CS (A105) ｜ SS (304/316L)
AS (F11/F22) ｜ SDSS (2205) ｜ CRA (Inconel 625)
|
Spec. |
Portata |
|
misurare |
DN50 × 40 ~ DN1200 × 1000 |
|
pressione |
PN10 ~ PN420 / CLASS150 ~ 2500 |
|
rivolto |
Rf ｜ rtj ｜ ff |
|
Sistema di approvazione |
PED 2014/68/EU ｜ ASME Sect VIII ｜ ISO 9001 ｜ TA-LUFT |
